Elektrostatik Toz Boya Üretim Hatları

2000 yılından bu yana kaplama makineleri ve boyama hatları üretiyoruz. E-posta yoluyla bizimle iletişime geçmekten memnuniyet duyarız:gzwld@gzwld.com veya Hücre/Whatsapp:8613570138590. Temel parametreler (yalnızca örnek)

1.1. İş parçası boyutları (mm*mm*mm):

1.2 Üretim alanı (m*m):

2. Proses akışı ve kapasitesi

1. Ön arıtma: asma → yağ giderme ıslatma (3-5dak, 50-60 derece) → temiz suda ıslatma I (0.5-1 dakika) → temiz suda ıslatma II ( 0.5-1 dak) → fosfatlama ıslatma (1-2dak) → Temiz suya batırma I (0.{{10}} dak) → temiz suya batırın II (0,5-1 dakika) → asın → boşaltın ve kurutun.

2. Toz püskürtme kaplama: üstten asma→püskürtme (otomatik, manuel püskürtme)→pişirme kürleme (180-220 derece ayarlanabilir, 15 dak)→soğutma→aşağı asma.

3. Ekipman proses tanımı ve yapı tasarımı

1. Ön arıtma ıslatma tankı

Tank boyutu: L2900×G1400×Y2300 (mm).

Daldırma tankının iskeleti 50×100 galvanizli karbon çelik kare borudur ve tank duvarı 15 mm kalınlığında mühendislik PP kauçuk levhadan yapılmıştır.

2. Kaldırma ekipmanı: 500w gücünde ve maksimum kaldırma ağırlığı 300kg olan 1 elektrikli vinç.

3. Destek çerçevesi: malzeme 10# I-kiriş, spesifikasyon boyutu L4100×H6000 (mm), miktar 12 settir.

4. Parça: Malzeme 10 # I-kiriştir, uzunluk 15 metredir.

5. Taşıma ekipmanı

Taşıma ekipmanı esas olarak elektrikli tahriklerden, ağır çekiç gerdirme mekanizmalarından, zincirlerden, raylardan, kavisli raylardan, teleskopik raylardan, muayene raylarından, otomatik yakıt doldurma cihazlarından, braketlerden, elektrik kontrol sistemlerinden, otomatik aşırı yük koruma cihazlarından vb. oluşur. UH{{0} }HA standart ağır hizmet süspansiyonlu konveyör zinciri, 100Kg çift noktalı kaldırma ağırlığı ile benimsenmiştir ve raydaki zincirden gelen yağ kalıntısının iş parçası üzerine düşmesini önlemek için konveyör zincirinin altına bir cüruf alma plakası yerleştirilmiştir; elektrikli tahrik 1,5kw, zincir hızı Vmax≈1- 1,5m/dak, iki takım elektrikli tahrik takın. Hattın tüm önemli parçaları katener acil durdurma anahtarlarıyla donatılmıştır ve sürücü kurulumu mekanik ve elektriksel çift güvenlik korumasıyla donatılmıştır.

Program 1:

Konveyör zinciri modeli UH-5075-HA, 150 mm adımlı ve toplam 93 metre uzunluğa sahip ağır hizmet tipi süspansiyon zinciri.

Asılı yük taşıma Serpme makinesi 300 mm aralıkla 50 kg taşıma kapasitesine sahiptir.

Parça, C-şekilli yapıyı ve 3,5 mm çelik levhayı benimser. Toplam uzunluk 75 metre

Gerginlik ayarlama ekipmanı Ağır çekiç tipi, çap 4200 mm.

Tahrik ekipmanı: paletli tip, redüksiyon oranı 1:50, motor gücü 1,5kw, frekans dönüşüm hızı ayarı.

Zincir hızı Tasarım süreci zincir hızı: V=1,2 m/dak (1,0-1,5 m/dak kademesiz olarak ayarlanabilir)

Yakıt dağıtıcısı 1 takım

5. Yüksek sıcaklıkta pişirme fırını

Yüksek sıcaklık pişirme fırını haznesinin çerçevesi ve destek çerçevesi 3,0 mm kalınlığında 50×100 malzemeden yapılmış profilli malzemelerden yapılmıştır. Yalıtım levhası 125mm taş yünü soketli yalıtım levhasından yapılmıştır. Yalıtım levhasının iç ve dış levhaları 0,7mm kalınlığında galvanizli saclardır. Orta katman 100K taşyünü izolasyon malzemesi ile doldurulmuştur. Ortam sıcaklığından 15 derece daha yüksek. İzolasyon fırınındaki sıcak havayı kullanarak giriş ve çıkışa 1 takım ısı kırıcı hava perdesi takın; Isıyı kesen hava perdesinin malzemesi 1.5mm kalınlığında galvaniz sac olup, fanı 4-72-3.2A santrifüj fan olup, hava debisi 3000M3/h motordur. Gücü 3kw'tır.

6. Isıtma sistemi

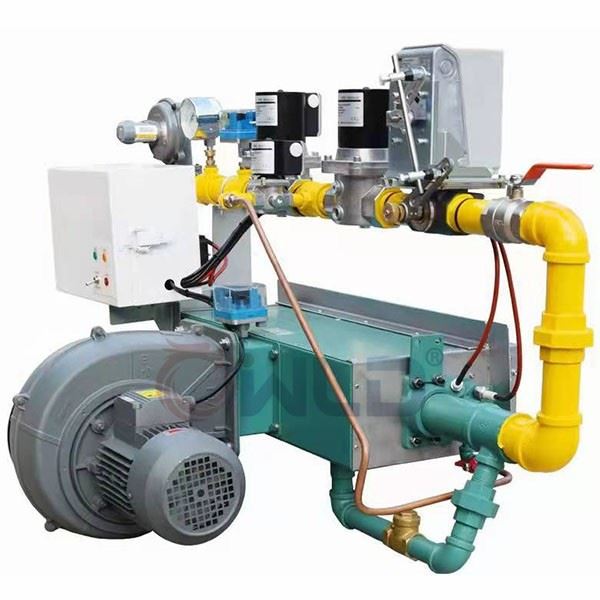

Isıtma cihazı, ısıtma için LPG'nin doğrudan yanma yöntemini benimser. Sıcak hava sobasının dış yan paneli 1 mm kalınlığında renkli kaplamalı çelik levhadan yapılmıştır; yalıtım katmanının kalınlığı 100-150mm'dir ve malzeme taş yünü ve alüminyum silikattır. Yakma fırını tutma kabininin iç plakası 1,0mm kalınlığında 304 paslanmaz çelik plakadan yapılmıştır; Brülör, maksimum 300,000 kcal çıkışa sahip doğrusal orantısal ayar gazı Japon Zhengying brülörünü kullanır; bu, pişirme sıcaklığına daha kararlı bir şekilde ulaşmak için yanma alevinin boyutunu sıcaklığa göre otomatik olarak ayarlayabilir.

Sıcaklık kontrol sistemi, sıcak hava fırınındaki ve fırındaki sıcaklığı kontrol etmek için 2 set sıcaklık kontrolüyle donatılmıştır (sistem, ayarlanan pişirme sıcaklığında otomatik olarak sabit olacaktır); sirkülasyon fanı brülöre kilitli olarak bağlı olup, sirkülasyon fanı arızalandığında sistem otomatik olarak yanmayı kapatacaktır. Sistem aşırı sıcaklık ve kısa devre faz kaybı gibi koruma devreleri ile donatılmıştır. Sirkülasyon fanı, 25000000M3/h sirkülasyon hava hacmine sahip, GW-8C, 15kw takılabilir, sıcaklığa dayanıklı bir fan kullanır. Pişirme odasındaki sıcaklık, dijital sıcaklık kontrol cihazı tarafından ısıtma ve sıcaklık kontrolünden otomatik olarak kontrol edilir ve sıcaklık bittiğinde sesli ve ışıklı alarm verilecektir.

Ekli Tablo 2: Yüksek sıcaklıkta pişirme fırını konfigürasyonu

Pişirme odası gövdesi Yüksek sıcaklıklı pişirme fırınının özellikleri 12000*6050*3900 mm'dir (U×G×Y).

Sıcaklık gereksinimleri Doğal gaz LPG ısıtma, iç tolerans sıcaklığı ±5 derece, fırın dış duvar sıcaklığı oda sıcaklığını 10 dereceyi geçmez, sıcaklık ayarlanabilir ve sabit sıcaklıktır, en yüksek pişirme sıcaklığı 220 dereceye ulaşabilir.

Hava perdesi ısıya karşı yalıtılmıştır. 3000M3/saat hava hacmine sahip bir adet 3kw santrifüj fan.

Hazne sistemi: Yüksek sıcaklıkta pişirme fırını kalınlığı 125mm'den büyük veya eşit izolasyon levhası, dış levha 0.7mm renkli çelik levha, iç levha 0.7mm galvanizli çelik levha, iç dolgu 100k taş yünü izolasyon ve alev geciktirici malzeme. Çerçeve malzemesi 50×100 kare tüptür

Isıtma cihazı Brülörde Japonya'nın Zhengying markası kullanılmaktadır, kurutma fırını ısısının standardı 300,000 kcal'dir ve sıcak hava sobasının genel boyutu: 3000 *2000*1800mm (U×G×Y). Sıcak hava fırını gövde yalıtım levhası 1,0 mm kalınlığında renkli kaplamalı çelik levha, 1,0 mm kalınlığında SUS304 paslanmaz çelik levha, ortada 100-1500 mm kalınlığında taş yünü ve alüminyum silikat yalıtım malzemesi, 800*1600 mm'lik bir set (W) ×H) Kapıyı onarın.

Sıcak hava sirkülasyonu

Sistem 1. Odadaki sirkülasyonlu hava kanalı, kare bir boru ve 1.0mm kalınlığında galvanizli çelik yapıyı benimser.

2. Sirkülasyon fanı, 25000000M3/h sirkülasyon hava hacmine sahip, GW-8C, 15kw takılabilir, sıcaklığa dayanıklı bir fan kullanır. Sıcak hava, pişirme odasının alt hava kanalından dışarı üflenir ve üst hava dönüş kanalından geri dönüştürülür. Hava kanalı kurulabilir. Hava hacmini ayarlamak için hava çıkışı.

3. Egzoz gazı doğrudan boşaltılır ve bir egzoz portu ayarlanır.

7. Mühendislik plastik siklon püskürtme odası

1) Çalışma prensibi:

Fanın emme etkisi altında, tozun toz püskürtme odasının dışına taşmasını önlemek için toz püskürtme odasında negatif basınç oluşturulur. Toz, filtre elemanı tarafından filtrelendikten sonra temiz hava boşaltılır ve toz, toz püskürtme odasına düşer. Tozun çoğu büyük siklon tüpüne girer ve daha sonra toz pompalama sistemi tarafından büyük toz kovasına pompalanır ve püskürtme tabancasına dolaştırılır. Kurtarma sistemi darbelerle donatılmıştır. Darbe kontrolörü aracılığıyla geri üflemeli otomatik temizleme fonksiyonu, darbe valfini düzenli olarak açar, hava yastığındaki basınçlı havayı açar ve filtre elemanının her zaman yeterli havalandırmaya sahip olmasını sağlamak için filtre elemanı üzerindeki tozu üfler. Büyük siklon geri kazanım sistemi, filtre elemanına çok az tozla girer, sürekli iyi bir geri kazanım etkisi sağlayabilir. İç mekan egzoz sistemi benimsenmiştir ve fanın hava çıkışında ikincil kirlilik yoktur.

2) Siklon Kurtarma Yapısının Özellikleri

Kurtarma kabini esas olarak altı bölüme ayrılmıştır: püskürtme kabini egzoz borusu, birincil siklon kabini, ikincil darbe filtre kabini, fan egzoz/egzoz borusu, fan sistemi ve elektrik kontrol kabini.

A. Püskürtme odasının egzoz borusu, toz püskürtme odasını ve geri kazanım ekipmanını bağlayan egzoz borusudur. Toz içeren gaz, geri kazanım işlemi için püskürtme odasından boru hattı yoluyla geri kazanım ekipmanına girer. Flanş bağlantı yapısını benimser, δ1.5mm çelik levha ile kapatılır ve kaynaklanır ve dış cepheye plastik veya boya püskürtülür.

B. Birinci seviye siklon kabini, tamamen çelik yapı tasarımına ve genel plastik sprey işlemine sahip, büyük bir siklon tozu geri kazanım işleme sistemidir. Orta kısım bir siklon tüpü ile donatılmıştır; üst kısım, dahili bir toz kendi kendini temizleme cihazı ile donatılmış, çok sayıda inceleme ve temizleme penceresine sahip bir siklon kutusudur; alt kısım, sökme ve takmaya uygun bir kilitle bağlanan birinci seviye toz geri kazanım kutusudur. Kullanılan malzemeler şunlardır: 80×80 kare geçiş, köşebent çeliği, δ1-1.5mm çelik levha vb.

C. İkincil darbe filtre kabini, darbeli geri üflemeli filtre elemanı toz geri kazanım işleme sistemi, tamamen çelik yapı tasarımı ve genel sprey işlemidir. Üst kısım, bir darbeli gaz tankı, 12 takım darbeli valf ve bir solenoid valfin yanı sıra ilgili devreler ve gaz devresi yapılarıyla donatılmış bir darbe kutusudur; orta kısım, mükemmel filtreleme performansı ve uzun hizmet ömrüne sahip, yerleşik 24 set döner kanatlı filtre elemanına sahip bir filtre kutusudur; Alt kısım, kullanımı kolay, yandan açılan kapı yapısı tasarımına sahip ikincil bir toz geri kazanım kutusudur. Kullanılan malzemeler şunlardır: 40×40 kare geçiş, köşebent çeliği, δ1-2mm çelik levha ve ilgili aksesuarlar vb.

D. Fan emme borusu, ikincil darbe filtre kabini ile fan sistemini birbirine bağlayan emme borusudur. Filtre elemanı tarafından filtrelenen temiz hava, boru vasıtasıyla fan sistemine girer. Flanş bağlantı yapısını benimser, δ1.5mm çelik levha ile kapatılır ve kaynaklanır ve yüzeye plastik veya boya püskürtülür.

E. Fan sistemi, 37,0KW güce ve saatte 23,000 metreküp hava hacmine sahip {{0}} büyük bir santrifüj fandan oluşur. Fan susturucu sistemi ile donatılmıştır ve fan yıldızdan üçgene doğru kontrol edilir.

F. Elektrikli kontrol kabini, Cyclone II toz geri kazanım kabininin kontrol merkezidir. Cyclone II toz geri kazanım denetleyicisi, otomatik kontrol, program akışı talimatları için bir mikro bilgisayar çipi kullanır ve fanları, darbeleri ve temizliği otomatik olarak kontrol etmek için ünlü markanın elektronik kontrol bileşenlerini kullanır. Ve diğer işlevler.
