Endüstriyel Ürünler İçin Manuel ve Otomatik Toz Boya Hattı

1, Temel parametreler

1.1. İş parçasının boyutları (mm*mm*mm): 2400x900x1400.

1.2 Püskürtme süresi: Günde 7 saat

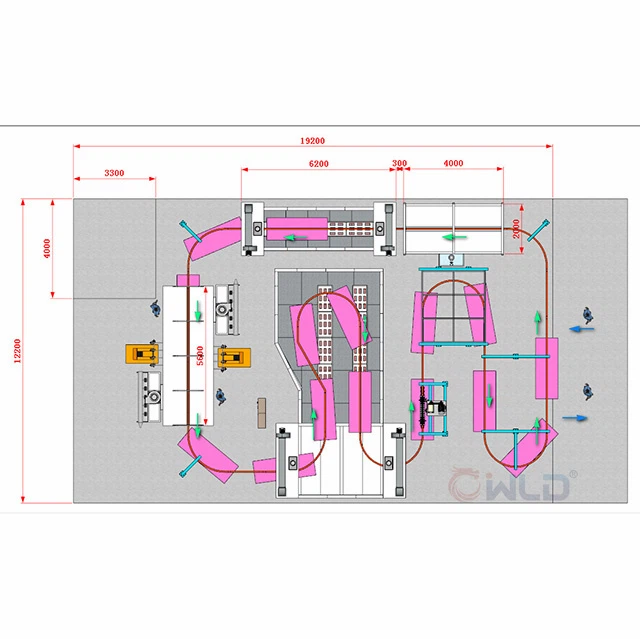

1.3 Üretim alanı (m*m): 19,2x12,2.

1.4 Güç Kaynağı:

Üç fazlı AC: 240V; Frekans: 60Hz;

2, Proses akışı ve üretim kapasitesi

1. Sprey boyama hattı: asma → temiz su ile püskürtme → kurutma (100-120 derece) → püskürtme (otomatik veya manuel püskürtme) → boya pişirme (180-220 derecede ayarlanabilir) → soğutma → aşağı asma.

2. Konveyör zincir hızı: 0.5-0.8m/dak.

Ek 1

emir

İşlem Adı İşleme Yöntemi İşlem Süresi (dak) İşlem Parametreleri Açıklamalar

1. Yapay oda sıcaklığı bileşenlerini takın ve asın

2. Durulayın ve temiz su ile püskürtün. 2. Püskürtme basıncı: 1,5~2.0bar

3 Kurutma elektrikli ısıtma 7 80-100 derece

4 toz püskürtme kılavuzu 2-4 oda sıcaklığı

9 Doğal Pişirme 15 Sıcaklık: 180-220 derece Pişirme sıcaklığı kaplama gereksinimlerine göre ayarlanabilir

10 soğutma 12 oda sıcaklığı

14 asılı yapay oda sıcaklığı

3, Ekipman proses tanımı ve yapısal tasarım

1. Temiz su püskürtmeli temizlik odası

Sprey odasının iskeleti 80 × 80 galvanizli karbon çelik kare borulardan yapılmıştır ve tankın duvar panelleri 0,9 mm kalınlığında SUS304 paslanmaz çelik saclardan yapılmıştır. Odanın alt plakası 2,0 mm kalınlığında SUS304 paslanmaz çelik sacdan yapılmıştır.

Dolaşımlı su tankı 2 mm kalınlığında SUS304 paslanmaz çelik sacdan yapılmıştır ve tank SUS304 filtre ekranı ile donatılmıştır. Sprey pompası 1,5 kW gücünde, 16 m3/h akış hızında ve 2 bar basınçta dikey bir PP santrifüj pompa kullanır. Sprey borusunun malzemesi sıcak eriyen PPR'dir

Ek 2:

Temiz su püskürtme odası -1 seti

İşlem adı: Temizleme

İşleme yöntemi: Sprey

İşlem süresi (dakika) 2

Odanın dış boyutları (mm): 4000 × 2000 × 3600.

Duvar paneli {{0}}.9mm kalınlığında SUS304 paslanmaz çelik sacdan yapılmıştır. Galvanizli karbon çelik kare boru çerçeve. Oluk alt plakası 2.0mm kalınlığında SUS304 paslanmaz çelik sacdan yapılmıştır.

Dolaşım suyu tankının boyutları (mm): 1220 × 610 × 650,

Plaka malzemesi 2.0mm, SUS304 paslanmaz çelik plaka, şasi için galvanizli karbon çelik kare boru

Sprey borusu sıcak eriyik PPR borusu

Sprey PP nozulu

Sprey su pompası dikey santrifüj su pompası, güç 1,5w, 16 m3/h, 1,5bar

2. Konveyör ekipmanları

Taşıma ekipmanları esas olarak elektrikli tahrikler, ağır çekiç germe mekanizmaları, zincirler, raylar, kavisli raylar, teleskopik raylar, muayene rayları, braketler, elektrik kontrol sistemleri, aşırı yük otomatik koruma cihazları vb.'den oluşur. 150 tipi ağır hizmet tipi süspansiyon konveyör zinciri ve 55 kg'lık tek nokta kaldırma kapasiteli Y şeklinde bir kaldırma cihazı benimseyerek; Elektrikli tahrik Vmax ≈ 0.5-1m/dak, 1 set elektrikli tahrik takın. Germe cihazı, tüm zincirin düzgün çalışmasını sağlamak için bir yer değiştirme sınır koruma şalteri cihazı ile donatılmıştır. Acil durdurma anahtarları, tüm hat boyunca üst ve alt iş parçası alanlarına, toz püskürtme alanlarına ve yüksek sıcaklıkta pişirme alanlarına, tahrik sistemi için mekanik ve elektriksel çift güvenlik koruması takılmış şekilde monte edilmiştir; Zincir ray destek çerçevesinin malzemesi 100 × 100 karbon çelik kare borudur.

Ek 3:

Konveyör zinciri modeli 150 ağır hizmet tipi askı zinciri, aralık 250mm, toplam uzunluk 72 metre.

Asılı yük taşıyan Y şeklindeki kaldırma cihazı, 500 mm aralıkla, askı başına 55 kg yük taşıma kapasitesine sahiptir.

Pist C şeklinde bir yapıya ve 3,5 mm çelik plakaya sahiptir. Toplam uzunluğu 72 metredir.

Gerilim ayar ekipmanı yay tipi, 1 set.

Tahrik ekipmanı palet tipi, redüksiyon oranı 1:100, motor gücü 1.5kw, sabit hız, 1 set.

Zincir hızı tasarım süreci: Zincir hızı V=0.8m/dak'dır (müşteri tarafından kurulan frekans konvertörü)

3. Kurutma fırını ve pişirme fırını

Kurutma fırını ve yüksek sıcaklıklı pişirme fırını düz bir yapıya sahiptir ve pişirme haznesinin alt çerçevesi, 2,0 mm kalınlığında 80 × 80 galvanizli çelik kare borulardan yapılmış profillerden yapılmıştır. Kurutma fırını haznesi için yalıtım levhası 75 mm kaya yünü sandviç panelden, yüksek sıcaklıklı kurutma fırını haznesi için yalıtım levhası ise 125 mm kaya yünü sandviç panelden yapılmıştır. Yalıtım levhasının iç ve dış panelleri 0,6 mm kalınlığında renkli kaplamalı levhalardır ve orta tabaka 100K kaya yünü yalıtım malzemesi ile doldurulmuştur. İç ve dış paneller yalıtım malzemesi ile bir bütün olarak birbirine preslenir ve haznenin dış duvarının sıcaklığı ortam sıcaklığından 10 dereceden yüksek değildir.

4. Isıtma sistemi

Isıtma cihazı 2602 (yüksek sıcaklık basınca dayanıklı seramik parçalar) doğal gaz kızılötesi radyasyon doğrudan ısıtma yöntemini benimser ve doğal gaz kızılötesi radyasyon ısıtıcısı pişirme fırınının tabanına monte edilir. Her bir doğal gaz kızılötesi radyasyon ısıtıcısı setinin spesifikasyonu 930 * 135 * 190 (mm) olup, ısıtma kapasitesi 10,3 (8,9) kw (kcal/h)'dir. 16 set kurutma fırını takın; 42 set yüksek sıcaklık pişirme fırını takın.

Yüksek sıcaklıklı pişirme fırını ve kurutma fırınının sıcaklık kontrol sistemlerinin her biri birer sıcaklık kontrol seti ile donatılmış olup, pişirme fırını içindeki sıcaklık (sistem ayarlanan pişirme sıcaklığında otomatik olarak sabit bir sıcaklığı koruyacaktır).

Pişirme odasının içindeki sıcaklık, hem ısıtma hem de sıcaklık kontrolü için dijital bir sıcaklık kontrol cihazı tarafından otomatik olarak kontrol edilir ve sıcaklık sınırı aştığında bir alarm tetiklenir. Kurutma fırını ve yüksek sıcaklıklı pişirme fırınının içindeki sıcaklık bağımsız olarak kontrol edilir.
